Informazioni di Base.
Model No.
MTP-0300-0250T
Modalità di regolazione di tensione
Larghezza Tipo di modulazione
Power System fornitura
Terminale Power Equipment Distribution
Trasmissione Energia
Un modo la trasmissione
Sistema di modulazione
PWM
Certificazione
CE
Marca
Idealtek
modalità circuito
interruttore soft a commutazione di fase a ponte regolare pwm
modalità di lavoro
tensione costante / corrente costante
tensione di uscita
300 v c.c.
corrente di uscita
250 a.
protezione
cortocircuito ovp / ocp / otp /
telecomando
porta 0~10 v / 0 ~ 5 v / 4~20 ma /rs485
applicazione
test del motore / carica e scarica della batteria
contenitore
800*1800*800 armadio industriale
Pacchetto di Trasporto
Plywood Case
Specifiche
300V250A DC output
Marchio
iDealTeknic
Origine
China
Codice SA
85044019
Capacità di Produzione
50PCS/Month

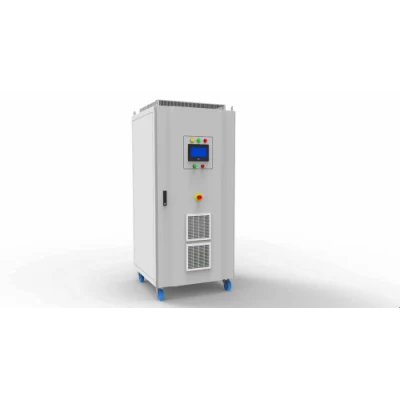

Descrizione del Prodotto
| Alimentatore switching c. C. Serie MTP | |||||
|  | ||||
| Panoramica | |||||
| L'alimentatore per test c. C. Ad alta precisione serie MTP adotta la tecnologia di commutazione soft a spostamento di fase a ponte, l'elevata efficienza di uscita e le dimensioni ridotte; È dotato di una struttura di circuito di conversione a due stadi e di un sistema di circuito di controllo a doppio circuito chiuso per garantire l'alimentazione con elevata stabilità e buona precisione di uscita. Può soddisfare le esigenze di test dell'industria dell'elettronica di potenza, dell'industria dei dispositivi elettronici, dell'industria dei motori a energia nuova e dell'industria delle batterie di alimentazione. | |||||
| Schema a blocchi | |||||
 | |||||
| Caratteristiche | |||||
| |||||
| Funzioni opzionali | |||||
| |||||
| Specifiche | |||||
| Ingresso | Modalità di connessione | Trifase, tre fili + massa | |||
| Tensione | 380 V±10% | ||||
| Frequenza | 50 Hz/60 Hz±5 Hz | ||||
| Uscita | Potenza nominale | 75 kW | |||
| Gamma di regolazione della tensione di uscita | 0 V ~ 300 V | ||||
| Gamma di regolazione della corrente di uscita | 0A ~ 250, 0 A. | ||||
| Precisione della tensione di uscita | 0.5%FS | ||||
| Precisione della corrente di uscita | 0.5%FS | ||||
| Regolazione della linea | ≤0.2%FS | ||||
| Regolazione del carico | ≤0.2%FS | ||||
| Deriva della temperatura | 0.04%FS/ºC | ||||
| Deriva del tempo | 0.3%FS | ||||
| Ripple (VR. M. S. ) | ≤0.5% F. S (@ tensione nominale misurata con carico resistivo del 80%-100%) | ||||
| Tempo di risposta | ≤20 ms (misurato @ 10%-90% carico resistivo) | ||||
| Efficienza | ≥88% (misurato @ 80%-100% carico resistivo) | ||||
| Capacità di lavoro | Resistenza al lavoro continuo a lungo termine. | ||||
| Impostazione e visualizzazione | Modalità di controllo | Locale | Schermo a sfioramento LCD del pannello anteriore. | ||
| Remoto | Interfaccia di comunicazione RS485. In linea con lo standard MODBUS-RTU. | ||||
| Modalità di visualizzazione | Elementi del display touchscreen come indicato di seguito:
| ||||
| Errore di impostazione e visualizzazione | Tensione | 0.5%FS | |||
| Corrente | 0.5%FS | ||||
| Risoluzione del display | Tensione | Display a quattro cifre con una risoluzione minima di 0, 1 V. | |||
| Corrente | Display a quattro cifre con una risoluzione minima di 0, 1A | ||||
| Compensazione automatica della tensione | ≤10 V. | ||||
| Capacità di sovraccarico | Iout≤1.25 IE, uscita di arresto dopo 600 s. Iout≤1.5Ie, uscita spenta dopo 60 secondi. Iout≤2Ie, uscita interrotta dopo 5 s. Iout> 2Ie, uscita spenta immediatamente. | ||||
| Funzioni di protezione e monitoraggio | Protezione ingresso | Mancanza di tensione in ingresso e mancanza di protezione di fase. | |||
| Protezione da sovratensione in uscita (OVP) | Valore di protezione da sovratensione in uscita impostabile. L'alimentazione interrompe automaticamente l'uscita e gli allarmi quando l'uscita presenta una sovratensione. | ||||
| Protezione da sovracorrente in uscita (OCP) | Valore di protezione da sovracorrente di uscita impostabile. L'alimentazione interrompe automaticamente l'uscita e gli allarmi quando l'uscita presenta una sovracorrente. | ||||
| Protezione da sovratemperatura (OTP) | L'alimentazione interrompe automaticamente l'uscita e gli allarmi quando la temperatura interna dell'alimentatore supera i 85 °C. | ||||
| Protezione contro i cortocircuiti in uscita | L'alimentazione interrompe automaticamente l'uscita e gli allarmi in caso di cortocircuito dell'uscita. | ||||
| Protezione automatica della compensazione di tensione | Protezione contro sovracompensazione/protezione con collegamento inverso della linea di compensazione | ||||
| Rumore | ≤70 dB | ||||
| Grado di protezione | IP20 | ||||
| Metodo di raffreddamento | Raffreddamento ad aria forzata | ||||
| Caratteristiche di sicurezza | Resistenza di isolamento | ≥20MΩ | |||
| Capacità di resistere alla tensione | Prova 60 @ 2000 V CC, nessun flash o scintilla. | ||||
| Resistenza induttanza di messa a terra | ≤100mΩ | ||||
| Condizioni di lavoro | Temperatura ambiente | 0ºC~45ºC | |||
| Umidità | 10%~90% (senza condensa) | ||||
| Altezza | ≤2000 m. | ||||

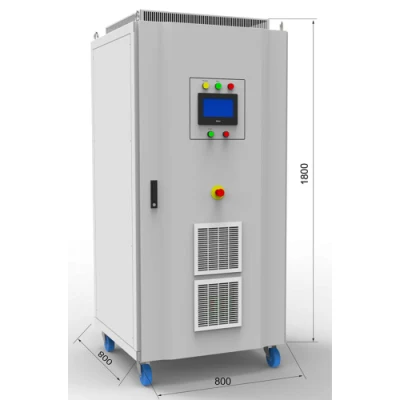

| Dimensioni (L*a*P) (mm) | 800*1800*800 | ||||
| Funzioni | |||||
| Modalità di lavoro | |||||
| L'alimentatore ha due modalità di funzionamento: CV / CC e CV / OC, i clienti possono selezionare diverse modalità di lavoro in base alle effettive esigenze di utilizzo. Modalità CV / CC In modalità CV / CC, la tensione di uscita e la corrente di alimentazione sono continuamente regolabili da 0 al valore nominale.L'alimentazione funziona sia in stato di tensione costante (CV) che in stato di corrente costante (CC), lo stato di funzionamento CV e CC è commutabile automaticamente, le condizioni di commutazione sono determinate dai valori impostati di tensione e corrente e dal valore della resistenza di carico del cliente. Per ulteriori dettagli, fare riferimento alla figura seguente.In stato CV, la tensione di uscita è regolabile e regolata; La corrente di uscita varia in base al valore della tensione di uscita e alla resistenza di carico del cliente.Nello stato CC, la corrente di uscita è regolabile e regolata, la tensione di uscita varia con il valore della corrente di uscita e la resistenza di carico del cliente. Modalità CV / OC In modalità CV / OC (sovracorrente), oltre alla funzione CV, l'alimentazione ha ancora capacità di funzionamento in sovracorrente (OCP non valido in questa modalità), parametri dettagliati come segue:0% ~ 100% valore corrente nominale: Funzionamento continuo con caricovalore di corrente nominale 100% ~ 125%: Resistenza a 600 s di funzionamento continuovalore di corrente nominale 125% ~ 150%: Resistenza a 60 s funzionamento continuovalore di corrente nominale 150% ~ 200%: Resistenza a 5 s di funzionamento continuoAlimentazione protetta automaticamente e arresta l'uscita quando Max. Tempo di sovracorrente superato. | |||||
| Funzionamento/funzione display LCD con schermo a sfioramento | |||||
| L'alimentatore utilizza lo schermo a sfioramento LCD per l'impostazione dei parametri di uscita, lo stato di funzionamento e il monitoraggio delle informazioni di allarme. Lo schermo LCD è dotato di una funzione di memoria che consente di salvare automaticamente il tempo di interruzione dell'alimentazione e il fenomeno di guasto per una facile query in tempo reale. Inoltre, il touch screen è dotato della funzione di blocco dello schermo, che può bloccare automaticamente lo schermo quando l'operazione non viene eseguita per un lungo periodo di tempo. In questo modo si impedisce che il funzionamento errato cambi lo stato di uscita di potenza per errore. | |||||
| Funzione di impostazione dei valori OVP e OCP | |||||
| I valori OVP e OCP possono essere impostati tramite l'interfaccia di controllo anteriore, l'alimentazione potrebbe arrestare automaticamente l'uscita quando la tensione di uscita o la corrente di uscita superano i valori di protezione impostati. OVP: Valore di protezione da sovratensione. OCP: Valore di protezione da sovracorrente. | |||||
| Funzione di compensazione automatica della caduta di tensione di linea | |||||
| L'alimentatore è dotato di terminali di compensazione automatica della caduta di tensione di linea, collega i terminali ai terminali di carico; L'alimentatore potrebbe rilevare automaticamente il valore di tensione di fine carico ed eseguire la compensazione della tensione per la caduta di tensione di linea. Nel frattempo, questa funzione potrebbe rilevare se la connessione di carico è collegata in retromarcia o meno. | |||||
| Funzione di rilevamento della tensione di ingresso | |||||
| L'alimentatore è dotato di un circuito di rilevamento della tensione di ingresso che genera un allarme e protegge l'alimentatore quando si verifica un'anomalia nella tensione di ingresso. | |||||
| Funzione di autoscarica | |||||
| L'alimentatore è dotato di un circuito di scarica incorporato, che verrebbe attivato automaticamente per rilasciare rapidamente l'energia immagazzinata nel condensatore di uscita dopo che l'alimentatore ha interrotto l'uscita, in modo da evitare lesioni personali causate da un contatto accidentale del terminale di uscita subito dopo l'arresto dell'alimentatore. | |||||
| Protezione contro i cortocircuiti | |||||
| L'alimentatore può adattarsi a due tipi di condizioni di cortocircuito come indicato di seguito: Se l'alimentazione è in corto circuito prima dell'uscita di avviamento, l'alimentazione può essere normalmente avviata e continua per un lungo periodo di tempo. Se l'alimentazione presenta un cortocircuito improvviso durante il funzionamento con carico, l'alimentazione interrompe automaticamente l'uscita e emette un allarme acustico, i LED sul pannello anteriore visualizzano il codice di allarme corrispondente. | |||||
| Funzione di arresto di emergenza | |||||
| L'alimentatore è dotato di un pulsante di arresto di emergenza per arrestare immediatamente l'uscita in caso di emergenza. | |||||
| Porta di comunicazione | |||||
| Alimentatore dotato di porta di comunicazione RS485 per il controllo remoto e il monitoraggio tramite PC. | |||||
| Porta del segnale analogico (opzionale) | |||||
| L'alimentatore può essere dotato di una porta di segnale analogico esterna tramite segnale 0 ~ 10V o 4 ~ 20mA per realizzare il controllo di avvio/arresto dell'alimentazione, il monitoraggio dello stato di funzionamento/guasto dell'alimentazione. | |||||
| Circuito di interblocco 24 V (opzionale) | |||||
| L'alimentatore può essere dotato di un'interfaccia di uscita a 24 V CC per costruire un circuito di interblocco con dispositivi esterni. | |||||
| Scarica energia inversa (opzionale) | |||||
| L'alimentatore è dotato di una funzione di scarica inversa automatica che rileva automaticamente l'energia inversa. Quando il carico inverte l'energia al dispositivo di alimentazione, l'unità di scarica incorporata si accenderebbe automaticamente e l'unità di scarica si spegnerebbe automaticamente dopo che la scarica è stata completata. Il tempo di reazione di scarica è inferiore a 1 ms. | |||||
| Introduzione tecnologica chiave | |||||
| Design del condotto dell'aria | |||||
| Il circuito interno adotta un condotto dell'aria indipendente di tipo "Chimney" completamente sigillato, utilizza una ventola di raffreddamento indipendente per migliorare l'effetto di dissipazione del calore del prodotto e l'ingresso dell'aria è dotato di misure antipolvere, che riducono notevolmente la polvere e i detriti che entrano nell'alimentazione. Il radiatore e la ventola possono essere puliti e sottoposti a manutenzione separatamente Il sistema di dissipazione del calore viene sottoposto a simulazioni rigorose e a test effettivi ed è progettato con affidabilità in considerazione degli standard nazionali e aziendali per garantire che il dispositivo con un basso aumento della temperatura e una lunga durata. | |||||
 | |||||
| Design integrato | |||||
| Il circuito di potenza adotta un design integrato per fornire una migliore resistenza all'impatto ed eliminare il problema di corrente irregolare in uscita durante il funzionamento a pieno carico o con carico induttivo e il carico di rettifica. Questa struttura progettata migliora notevolmente la stabilità dell'alimentazione e prolunga la durata dell'alimentazione. | |||||
| Componente principale | |||||
| I principali dispositivi sono tutti marchi di fama internazionale e i dispositivi di alta qualità garantiscono la stabilità e l'affidabilità del funzionamento del prodotto. | |||||
 | |||||
